I-TYPE en II-TYPE hoogwaardige industriële impulssealers
Extreem sterke afdichting, hoge betrouwbaarheid
Modulair. Industrieel. Unieke technologie.
De I-TYPE en II-TYPE machines maken gebruik van de MSB-technologie (Modular Sealing Bar) Modulaire sealbalk is een innovatie waarmee de breedte van de sealbalk binnen enkele minuten kan worden gewijzigd. Alle temperatuur-, tijd- en sluitdrukinstellingen passen zich automatisch aan om de verandering in breedte te compenseren! Het onderhoud van de gebruikte sealbalk kan eenvoudig parallel worden uitgevoerd en het verpakkingsproces kan doorgaan.
De machines kunnen worden gebruikt voor het veilig sealen van gevulde zakken die geschikt zijn voor het sealen van PE, PP, PVC, aluminium of elke andere gelamineerde folie met een sealbare binnenlaag.
Impulsgestuurd sealen zorgt voor een hoge werkveiligheid en de sealdraad wordt ALLEEN warm wanneer de sealbalken gesloten zijn en in de sealcyclus zitten. Dit zorgt voor een hoge mate van veiligheid op het werk en biedt een milieuvriendelijke – energiebesparing
- oplossing. De machine wordt aangesloten op een 230 V (de VS-versies op 110 V) voeding.
Dit innovatieve systeem bevat een enkele industriële sealunit met zeven verwisselbare sealbalkbreedtes - 420, 620, 820, 1020, 1320, 1520 en 2520 mm.
Technische data
| Technische data | 420 | 620 | 820 | 1020 | 1320 | 1520 | 2520 |
| Max. afdichtingslengte (mm) | 420 | 620 | 820 | 1020 | 1320 | 1520 | 2520 |
| Max. afdichtingslengte (inch) | 16" | 24" | 32" | 40" | 52" | 60" | 100" |
| Afdichtingsbreedte (mm) | 8 | ||||||
| Max. laagdikte (µm) | 1000 | ||||||
| Max. foliebreedte (mm) | 400 | 600 | 800 | 1000 | 1300 | 1500 | 2500 |
| IP-classificatie (IP) | IP 42 | ||||||
| Elektrische aansluiting (V, Hz) | 230 V - 50/60 Hz or 110 V (3 phase) 60 Hz | ||||||
| Max. energieverbruik* (W) | 1800 | 2300 | 2600 | 3200 | 3600 | 3950 | 4500 |
| Afmeting (LxBxH), sealer | 550x550x260 | ||||||
| Afmeting (LxBxH), compleet (mm)** (mm) | Afhankelijk van de machineconfiguratie | ||||||
| Gewicht, sealer** (kg) | App. 40 | ||||||
| Gewicht, compleet (kg) | Afhankelijk van de machineconfiguratie | ||||||
| *ca. tijdens het sealen **zonder sealbalken |
Elektrische stekker: EU-stekkerstandaard; VK- en VS-stekker als optie beschikbaar
Voeding (V/Hz): 230 V 50/60 Hz standaard; 208 V 60 Hz als optie verkrijgbaar (110 V driefasig) |
||||||
Afdichting uitleg
Impulsgestuurd sealen: de sealdraad wordt ALLEEN warm als de sealbalken gesloten zijn en in de sealcyclus
Alle machines van de I-TYPE hoogwaardige industriële impulssealers familie werken met een 8 mm (ong. 0,3 inch) brede impulssealdraad. De seallengte is altijd afhankelijk van de maat van de sealbalk. Alle thermoplastische (heat sealbare) folies tot 1200 micron totale materiaaldikte kunnen eenvoudig en luchtdicht worden geseald. Het totale oppervlak van de sealdraad is voorzien van een PTFE-tapecoating. Dit voorkomt dat het zakmateriaal aan de sealdraad blijft kleven.
De maximale sealtemperatuur is 230°C. (met Extra 1 programma 260°C)
Deze sealers hebben een temperatuursensor in de sealbalken. De ingestelde seal- en koeltemperatuur is constant. De machine kan worden gevalideerd.
Materialen geschikt voor afdichting:
• PE (LDPE, HDPE), PP, PA, PVC, BOPP en andere dunne gelamineerde films
• ALU (aluminium met sealbare laag binnenin)
• en alle andere gelamineerde films met een thermoplastische film erin
Afdichtingstype voor I-TYPE en II-TYPE machines:
Bi-actieve seal (sluit de zak af en sealt van beide kanten)
8 mm (ca. 0,3 inch) afdichting (tot 1200 μm)
Aanbevolen voor het afdichten van zeer dikke of zeer stoffige zakken
Afdichtingstype voor I-TYPE en II-TYPE machines met snijdraad (optie):
Enkelvoudig sealen en snijden (maakt slechts één seal op de zak en sealt van één zijde) en snijdt de bovenkant van de folie.
ca. 6,4 mm (ca. 0,25 inch) afdichting (tot 800 μm)
Snijden van draden
Al de I-TYPE en II-TYPE hoogwaardige industriële impulssealers kunnen worden besteld met snijdraad. Hierdoor wordt de bovenkant van de folie afgesneden. De bovenkant van de folie moet na het sealproces eenvoudig maar handmatig worden verwijderd.
Het kan worden gebruikt voor PE-folies. Voor alle andere soorten folies wordt een monster aanbevolen. Aluminiumfolies kunnen niet worden gesneden.
Werking van de I-TYPE zeehondenjagers
De sealdraad van de foliesluitmachine warmt pas op als de sealbalken gesloten zijn. De seal wordt geactiveerd wanneer de sealbalken volledig gesloten zijn. De operator moet de sealbalken sluiten met een elektrisch voetpedaal, met twee handstartknoppen of via de START-knop op het LCD-scherm. De pneumatische cilinder begint de sealbalk met een kleine kracht te sluiten totdat de veiligheidssensor dit detecteert, daarna sluit de sealbalk met grote kracht en blijft gesloten tijdens de seal- en koelcycli.
De sealprogramma's bevatten seal - koeltijden en -temperaturen, vermogensinstellingen die allemaal elektrisch worden geregeld. Er zijn 30 programma's die onafhankelijk kunnen worden aangepast via de 5,7-inch LCD Touch Display-besturingseenheid
Het sealen wordt pas gestart als de sealbalken volledig gesloten zijn en open als de sealdraad is afgekoeld. GEEN risico op brandwonden. Als de hand zich tijdens het sluiten tussen de sealbalken bevindt, opent het veiligheidssysteem de sealbalk weer zonder grote kracht te sluiten!
ACC - ( Active Cycle Control system) - Actief besturingssysteem
Alle parameters van sealen (temperatuur, tijd, vermogen) kunnen onafhankelijk van elkaar worden ingesteld en geregeld door ACC. Bij gebruik van het ACC-systeem wordt de verzegeling gevalideerd (gekwalificeerd). Dankzij het systeem kan elk sealproces met dezelfde parameters oneindig worden gerealiseerd en herhaald.
• Geen oververhitting van sealdraden meer
• Er is geen aanpassing van de parameters bij continu werken nodig.
In de stand-bymodus verbruikt de machine alleen app. 30 W/uur (energiebesparing) Elektrische kracht.
De machine is ontworpen om gevulde zakken te sealen.
Veiligheidssysteem op meerdere niveaus voor hoge bedrijfszekerheid:
De veiligheidsniveaufunctie is erg handig als u er zeker van wilt zijn dat alleen geautoriseerd personeel toegang heeft tot de gegeven veiligheidsniveaus en om programmawijzigingen door te voeren, programmawaarden aan te passen of programma's te kiezen. Er zijn 4 niveaus beschikbaar:
• 1e niveau: gebruiker kan werken met het gekozen programma
• 2e niveau: gebruiker kan een vooraf gemaakt programma kiezen
• 3e niveau: gebruiker kan nieuw programma maken
• 4e niveau: gebruiker kan inloggen in het servicemenu
Machineframe
I-TYPE: Oranje geverfd voor de algemene industrie
II-TYPE: RVS voor de voedingsmiddelen-, farmaceutische en chemische industrie
Accessoires
Elke machine heeft verschillende opties en opbouwoplossingen in verschillende afmetingen. Met onze MSS (Modular Stand System) - Modulair standaardsysteem -details hier) oplossing bieden wij een flexibele oplossing om de machine voor elke productieomgeving te optimaliseren. Van handmatig tot semi-automatisch proces, van zeer klein zakformaat tot Big Bag productformaat.
Voor gedetailleerde informatie en technische verkoopondersteuning kunt u contact opnemen met ons technisch verkoopteam.

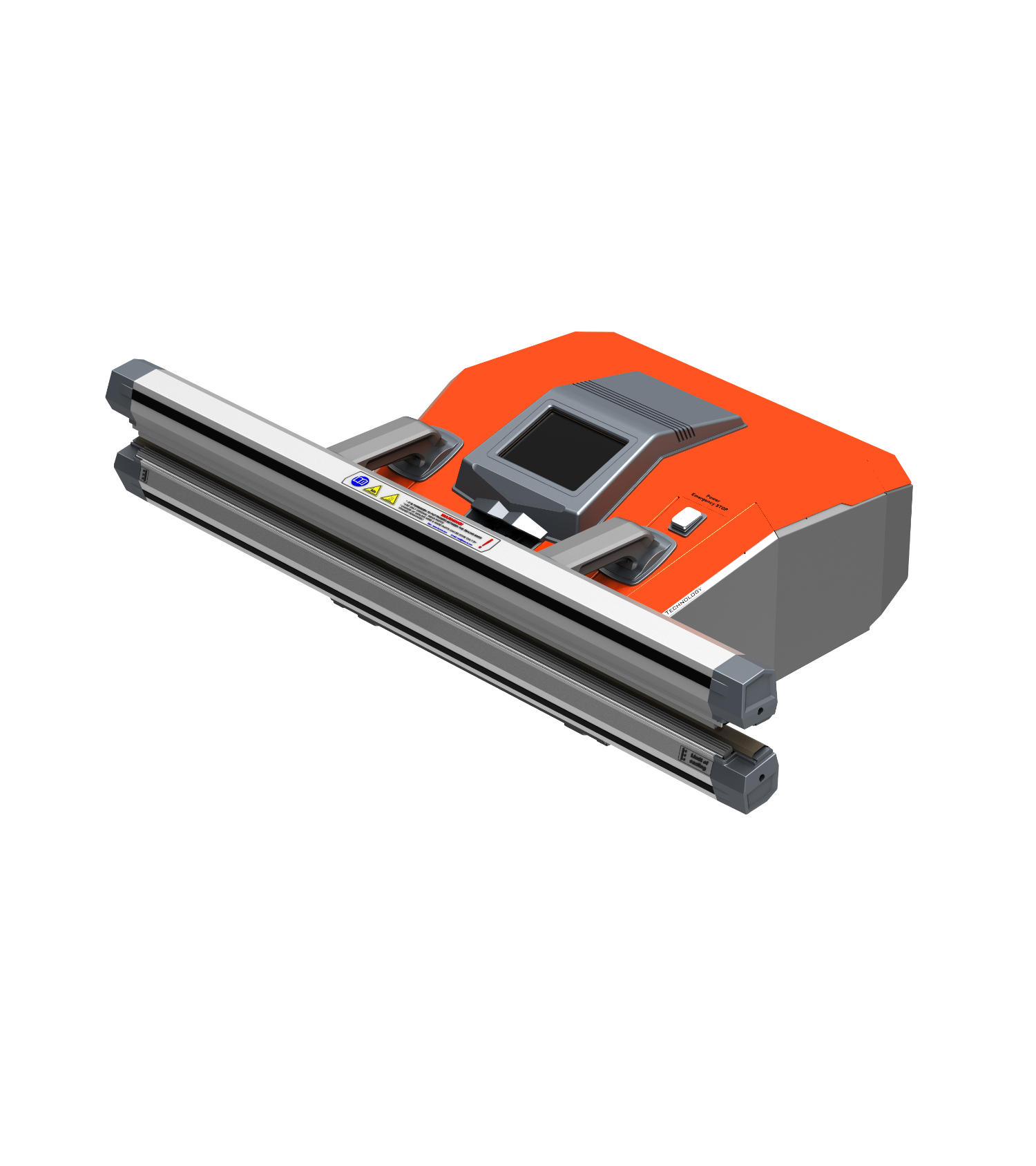

620 sealer • gebruik op tafel
420 sealer • werktafel • tafelblad gebruik
820 sealer • modulair statief • lage kolom • smalle standvoet • handmatige hoogteverstelling
820 inox sealer • lage kolom • handmatige hoogteverstelling • brede standvoet • 1500 mm transportband • standaard transportstand
620 inox sealer • hoge kolom • gemotoriseerde hoogteverstelling • brede standvoet • 2 handstart
2520 sealer • hoge kolom • gemotoriseerde hoogteverstelling • brede standvoet • 2 handstart
420 sealer op de machine van de klant
Kwaliteitsproducten met kwaliteitsonderdelen
Elke sealbalk heeft zijn eigen onderdelen. Slijtdelen en servicedelen uit voorraad leverbaar:
afdichting draad set
siliconenrubber
bovenste PTFE
